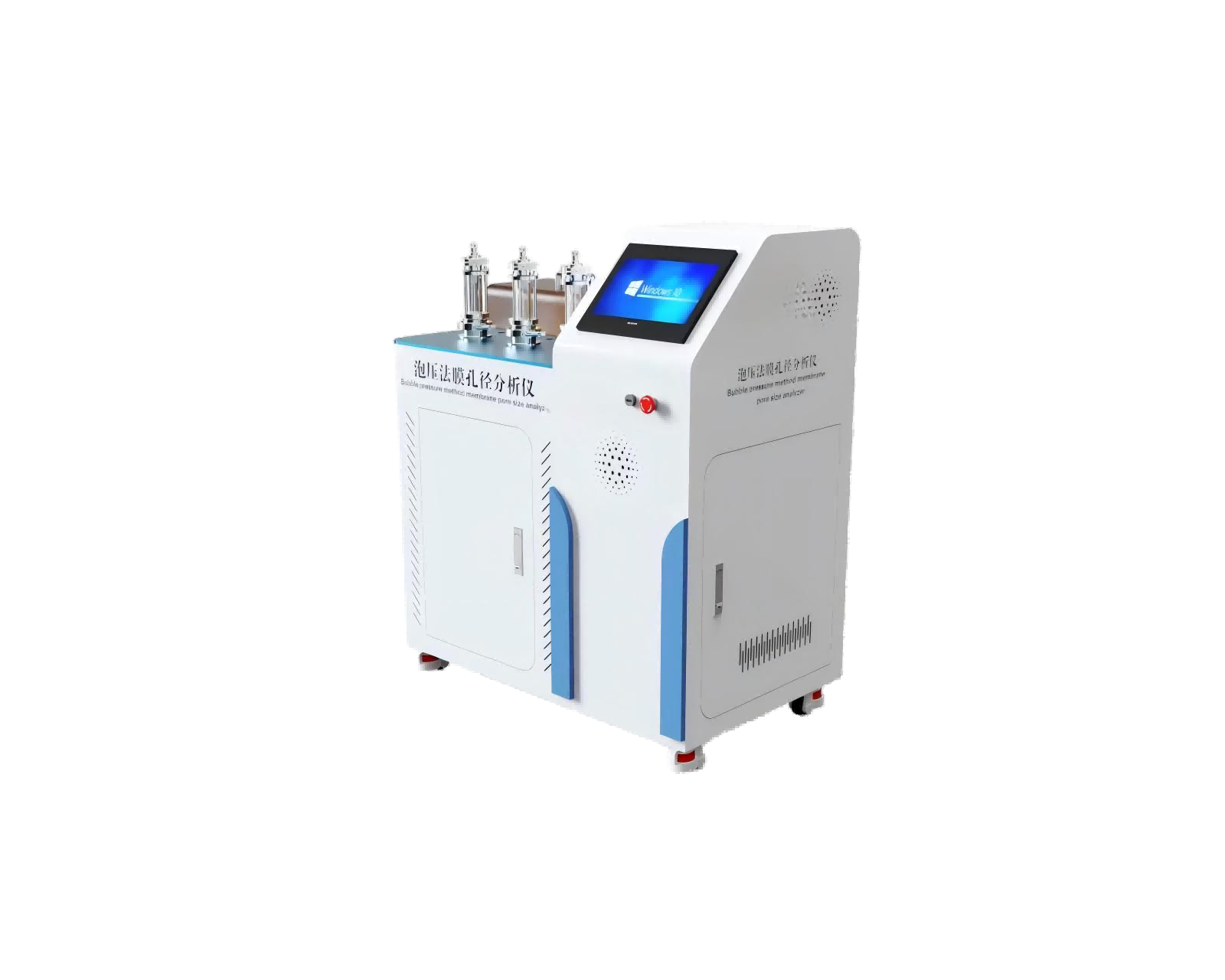

泡壓法膜孔徑分析儀

是一種基于氣液排驅技術（又稱毛細流動法）的專業儀器，主要用于測量膜類材料的通孔孔喉結構參數，適用于濾膜、電池隔膜、無紡布、陶瓷等材料的孔徑分析。以下是其核心原理、功能特點及應用領域的綜合說明：

一、核心原理

?氣液排驅法（泡壓法）?

將樣品W全浸潤在液體中（如專用浸潤液BSD16、乙醇或水），利用氣體壓力逐步驅動孔道內的液體排出。

?孔徑與壓力關系?：孔徑越小，克服液體表面張力所需的氣壓越高。最大孔首先被打開（對應“泡點壓力"），最小孔最后被打開，通過壓力-流量曲線計算孔徑分布?。

?標準依據?：該方法符合ASTM薄膜測定標準?。

二、核心功能與參數

?測量參數?

?孔徑指標?：最大孔徑（泡點孔徑）、最小孔徑、平均孔徑、孔徑分布?。

?滲透性能?：氣體/液體滲透率、通量、完整性評價?。

?特殊檢測?：纖維膜破裂壓力、材料缺陷識別?。

滿足標準

GB/T32361-2015,HY-T039-1995，GBT 24219-2009，HYT 064-2002，SJT 10171.10-1991,SIT 10171.10-1991，主要應用于研發、生產過濾材料及相關的科研單位和企業用戶。

?技術規格

控制系統：PLC+Windows雙切換系統；

操作界面：彩色12寸嵌入式工業電腦，中英文切換；

流量計范圍：1L/min和100L/min，精度±1.0%F.S；

壓力傳感器：200kpa和1000kpa，精度：±0.0075%FS;?

氣液法：0.02–500 μm；

液液法：5–500 nm?。

壓力靈敏度：±0.05 mbar；

流量靈敏度：±0.5 ml/min?。

?自動化設計?：

雙壓力/流量傳感器自動切換，全不銹鋼耐壓管路；

真空助潤裝置（Z利技術），浸潤時間從小時級縮短至分鐘級?。

外形尺寸：長1000x寬600高1200；

三、適用材料與樣品要求

?適用材料類型?

平板膜（電池隔膜、濾紙、陶瓷膜）、中空纖維膜、濾芯、燒結金屬、無紡布等?。

?優勢?：僅測量通孔孔喉，避免壓汞法、吸附法中盲孔或表面凹凸的干擾?。

?樣品制備?

?尺寸要求?：

平板樣品：標配30±1 mm），選配方形（邊長25–32 mm），圓形（直徑25–40 mm?；

特殊樣品（如濾芯、管式膜）需定制夾具?。

?浸潤液選擇?：根據材料特性選用水、乙醇或?qū)Ｓ媒櫼?。

四、應用領域

?工業質檢與研發?

?醫療器械?：血液透析膜、無菌過濾器的孔徑控制與安全性驗證?；

?新能源?：鋰電池隔膜的通孔均勻性檢測?；

?環保工程?：水處理膜、空氣濾材的分離效率優化?。

?科研分析?

新型膜材料（如納米濾膜、金屬有機框架膜）的孔徑性能評估?。

五、注意事項

?高壓限制?：有機膜耐壓通?！?span style="font-family: Calibri;">5 bar，避免高壓導致孔道變形?；

?數據對比?：氣液法更適80nm–300μm孔徑，液液法適5nm–200μm孔徑，需按需求選擇方法?。

泡壓法膜孔徑分析儀通過高精度壓力-流量映射，為膜材料的性能優化提供了關鍵數據支撐，尤其在過濾精度要求高的領域不K或缺。
